我集團公司承建的將軍山中學位于位于江寧區將軍大道以西、美之國花園以南。該工程為裝配整體式框架結構，預制率達31.4%，主要預制構件為疊合梁、疊合板。

    經過項目部施工技術人員努力研究，根據平面圖確定安裝塔吊的數量和型號供應使用，確定構件的吊裝順序，編制裝配式吊裝方案，于7月28日教學樓、行政試驗樓第一塊裝配式梁吊裝成功。

將軍山中學技術工作流程和分解圖

工作流程

引測控制軸線→樓面彈線→水平標高測量→現澆柱鋼筋綁扎→柱模板→支撐排架搭設→預制梁安裝（控制標高墊塊放置→起吊、就位→臨時固定→脫鉤、校正→錨固筋安裝、梳理）→預制樓板（控制標高墊塊放置→起吊、就位→臨時固定→脫鉤、校正→錨固筋安裝、梳理）→混凝土澆搗→養護。

流程分解圖

技術工作流程一

樓層彈線，并測量水平標高

施工工序

施工工序一：現澆柱鋼筋綁扎

施工工序二：現澆柱模板安裝

施工工序三：搭設樓板和預制梁排架

施工工序四：吊裝預制梁、疊合板構件

施工工序五：樓層內其他后續施工（梁、板鋼筋）

施工工序六：樓層砼澆搗并養護

重復以上工序，進行上一樓層施工

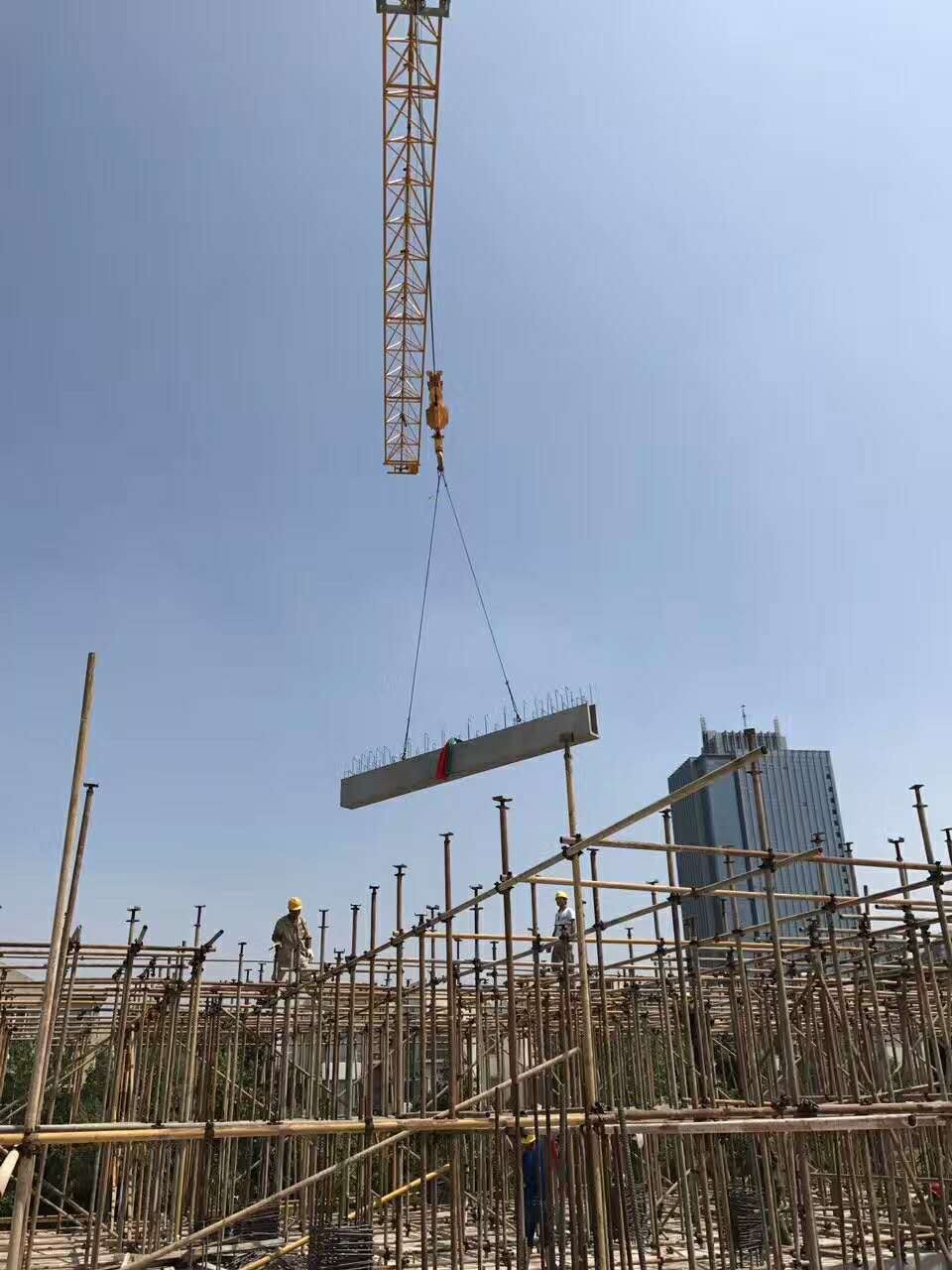

起吊

采用塔吊吊裝，為防止單點起吊引起構件變形，采用鋼扁擔起吊就位。構件的起吊點應合理設置，保證構件能水平起吊，避免磕碰構件邊角。構件起吊平穩后再勻速移動吊臂，靠近建筑物后由人工對中就位。

展望未來，裝配式建筑成為建筑業發展的未來趨勢，是綠色建筑發展的要求，是建筑工業化發展的需求，其大力發展為全產業鏈的協同發展帶來新的商機。
